Amortisseur arrière trail : réglage selon le chargement et le terrain

Sur une moto trail, l'amortisseur arrière est bien plus qu'un simple composant de confort. C'est l'interface directe entre la roue arrière et le reste de la moto, celui qui détermine si la machine reste collée au sol ou si elle rebondit de façon incontrôlée dès que le revêtement se dégrade. Pourtant, la grande majorité des motards ne touchent jamais à ses réglages après la livraison du véhicule.

Or, charger deux sacoches de 15 kg chacune ou embarquer un passager de 80 kg modifie complètement le comportement de la suspension arrière. De même, passer d'une autoroute lisse à une piste caillouteuse impose des paramètres très différents. Ignorer ces réalités, c'est accepter une moto qui sous-vire, qui pompe ou qui martyrise le dos de son pilote.

Ce guide détaille chaque paramètre de réglage, explique comment les adapter à votre chargement et à votre terrain, et donne des repères concrets pour progresser sans être mécanicien de métier. Que vous partiez en grand voyage chargé ou en exploration hors piste, vous trouverez ici les clés pour transformer votre trail.

Fonctionnement de l'amortisseur arrière trail

Un amortisseur arrière de moto trail fonctionne sur le principe de la conversion d'énergie cinétique en chaleur via un fluide hydraulique. Concrètement, lorsque la roue arrière frappe un obstacle, un piston se déplace à l'intérieur d'un cylindre rempli d'huile. Ce déplacement forcé à travers des orifices calibrés génère une résistance qui ralentit le mouvement et absorbe le choc.

À ce mécanisme hydraulique s'ajoute un ressort, dont le rôle est de ramener l'amortisseur en position neutre après compression. Ces deux éléments travaillent en permanence ensemble : le ressort gère la force statique du chargement, l'hydraulique contrôle la vitesse des mouvements. Sur la plupart des trails modernes, un réservoir séparé contient un gaz sous pression qui empêche l'huile de caviter à haute température.

Les trois paramètres accessibles au motard sont la précharge du ressort, le frein de compression et le frein de rebond. Chacun agit à un moment différent du cycle de suspension. Comprendre ce timing est la base de tout réglage efficace. Sur une trail polyvalente comme la KTM 890 Adventure, ces réglages sont généralement accessibles en quelques tours de molette ou de clé.

La précharge : premier réglage à maîtriser

La précharge du ressort est le réglage le plus fondamental et aussi le plus souvent négligé. Elle détermine la position initiale du ressort, c'est-à-dire à quel point il est comprimé lorsque la moto est à vide. En ajoutant de la précharge, on relève la hauteur de caisse et on limite l'affaissement sous le poids du pilote, du passager et des bagages.

Le concept clé à retenir ici est le débattement statique, ou "static sag". Il représente l'enfoncement de la suspension sous le seul poids de la moto, sans personne dessus. Sur une trail, cette valeur idéale se situe entre 5 et 10 mm. A cette mesure s'ajoute le débattement dynamique (ou "rider sag"), mesuré avec le pilote en position de conduite : il doit généralement se situer entre 25 et 35 mm pour une trail polyvalente.

Pour mesurer ces valeurs, il faut une règle graduée, un assistant et une procédure en trois étapes : moto soulevée (mesure A), moto reposant librement sur ses roues (mesure B), et moto avec pilote à bord (mesure C). Le débattement statique est la différence A-B, le débattement dynamique est la différence A-C. Si ces valeurs ne correspondent pas aux cibles, on ajuste la précharge par quart de tour sur la bague de réglage.

Compression et rebond : réglages avancés

Une fois la précharge correctement établie, on peut s'attaquer aux réglages hydrauliques. Le frein de compression contrôle la vitesse à laquelle l'amortisseur se comprime lors d'un choc. Un réglage trop ouvert (trop souple) provoque des fonds de course sur les gros obstacles. Un réglage trop fermé (trop dur) transmet les vibrations directement au pilote et décolle la roue arrière à la moindre aspérité.

Certains amortisseurs haut de gamme distinguent la compression basse vitesse (mouvements lents, transferts de masse en virage) et la compression haute vitesse (impacts brefs sur gravillons ou racines). Pour une trail de randonnée, commencer par un réglage à mi-course (5 clics depuis la position entièrement fermée sur un appareil à 10 positions) est un bon point de départ. On affine ensuite sur le terrain.

Le rebond, quant à lui, doit être calibré en fonction de la vitesse de compression choisie. Un frein de rebond trop fort ralentit excessivement le retour du ressort : sur une série de bosses, l'amortisseur s'enfonce progressivement sans pouvoir revenir, la moto "pompe" et finit en fond de course. À l'inverse, un rebond trop libre renvoie brutalement la roue vers le sol après chaque choc, déstabilisant l'arrière de la moto.

Adapter les réglages selon le chargement

Chaque kilogramme ajouté à la moto comprime davantage le ressort arrière et réduit le débattement disponible. Partir en grand voyage avec deux sacoches pleines, un top-case et un passager peut représenter 80 à 120 kg de charge supplémentaire. Sans adaptation du réglage, la suspension fonctionne dans sa plage basse, proches des buttées, et perd toute capacité d'absorption.

Avec un passager seul, la règle de base est d'augmenter la précharge d'environ 5 à 8 mm par rapport au réglage pilote seul. Cette augmentation compense l'enfoncement supplémentaire et restaure un débattement dynamique correct autour de 30 mm. En parallèle, un léger durcissement du rebond (1 à 2 clics vers la fermeture) évite les oscillations supplémentaires générées par la masse en mouvement du passager.

Pour un chargement complet avec bagages et passager, certains constructeurs prévoient des positions de précharge dédiées, parfois notées "1, 2, 3" sur la bague. Si votre moto n'en dispose pas, utiliser une clé à ergots et viser un sag dynamique entre 28 et 33 mm reste le critère le plus fiable. Par temps chaud (au-delà de 30 degrés), l'huile de l'amortisseur devient plus fluide : un léger durcissement de la compression de 1 clic peut s'avérer utile sur une longue étape.

Adapter les réglages selon le terrain

La nature du sol sous les roues change radicalement les exigences imposées à l'amortisseur. Sur asphalte lisse, la priorité est la stabilité et la précision de trajectoire. Hors piste, l'objectif devient l'absorption maximale pour maintenir la roue au contact du sol. Ces deux objectifs demandent des réglages opposés sur plusieurs points.

Sur route, un rebond légèrement plus fermé améliore la stabilité en virage en limitant les oscillations latérales de l'arrière. La compression peut rester modérée car les obstacles sont rares et prévisibles. En revanche, sur une piste caillouteuse ou un chemin forestier, ouvrir la compression de 3 à 4 clics par rapport au réglage route permet à la roue de suivre les irrégularités rapides sans rejeter les chocs sur le pilote. Le rebond doit alors être également légèrement ouvert pour que la roue suive le sol au plus près entre deux obstacles.

Sur terrain mou (boue, sable profond), la logique change encore. La suspension doit travailler très librement pour éviter que la roue ne s'enfonce ou ne patine. Réduire la précharge de 3 à 5 mm abaisse légèrement l'avant du centre de gravité et améliore la traction arrière. Sur sable durci ou washboard (tôle ondulée), à l'inverse, une compression un peu plus ferme évite les rebonds parasites à haute fréquence qui épuisent le pilote sur de longues distances.

Protocole de réglage pas à pas

Aborder le réglage de manière méthodique évite les erreurs d'interprétation et les corrections en cascade. La règle d'or est de ne modifier qu'un seul paramètre à la fois, puis de tester sur un parcours identique avant tout autre ajustement. Changer simultanément la compression et le rebond rend impossible l'identification de l'effet de chaque modification.

Voici l'ordre recommandé pour une mise au point complète, valable que vous partiez de zéro ou que vous repartiez d'un réglage existant :

1. Notez le réglage actuel de chaque paramètre (en clics depuis la butée).
2. Revenez aux réglages préconisés par le constructeur (position milieu en général).
3. Chargez la moto dans les conditions réelles de votre sortie (passager, bagages).
4. Mesurez le sag statique et le sag dynamique. Ajustez la précharge pour obtenir 28 à 33 mm de sag dynamique.
5. Roulez 5 à 10 km sur votre terrain de référence. Notez les sensations.
6. Ajustez la compression si nécessaire (2 clics maximum par modification).
7. Roulez à nouveau. Ajustez le rebond si nécessaire.
8. Notez les réglages finaux pour les mémoriser.

Deux séances de 30 minutes sur route et sur piste suffisent généralement à trouver un réglage satisfaisant pour un motard qui part avec ses repères clairs. L'erreur la plus fréquente est d'attendre d'être en sortie pour régler, alors qu'il vaut mieux effectuer les mesures de sag chez soi, à froid, avec le chargement complet prévu.

Choisir un amortisseur aftermarket

Les amortisseurs d'origine sont conçus pour offrir un compromis acceptable pour 80 % des utilisateurs. Ils manquent parfois de précision dans leurs réglages et peuvent saturer rapidement en usage intensif hors route. Passer à un amortisseur aftermarket permet d'accéder à des réglages plus fins, à de meilleures matières et à une durabilité supérieure.

Trois grandes catégories existent sur le marché. Les amortisseurs réglables d'entrée de gamme, entre 200 et 400 euros, offrent précharge et rebond réglables mais une compression souvent fixe. Les amortisseurs intermédiaires, entre 400 et 800 euros, ajoutent la compression réglable et un meilleur suivi thermique. Les références haut de gamme comme Ohlins TTX, WP Xact ou Nitron, entre 800 et 1 500 euros, proposent un travail sur mesure avec des ressorts au taux adapté à votre poids exact et des cartouches haute performance.

Pour un motard trail qui voyage chargé sur terrains variés, un amortisseur intermédiaire avec compression et rebond séparés représente le meilleur rapport entre coût et gain de performances. La possibilité de faire réviser l'amortisseur (changement d'huile, re-gaz) par un préparateur spécialisé prolonge sa durée de vie et maintient ses performances au-delà de 30 000 km d'usage intensif.

Équipement et accessoires pour optimiser votre suspension

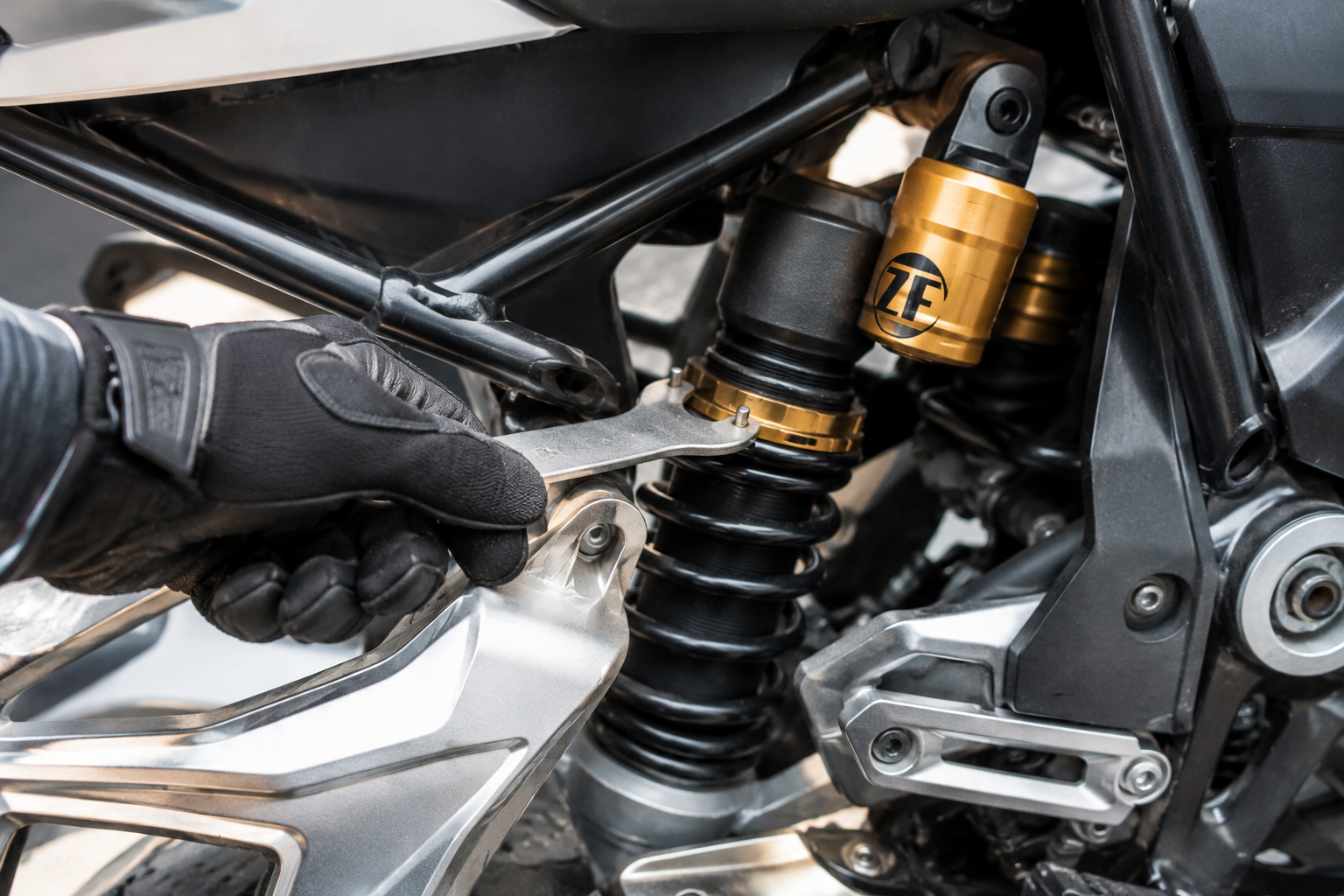

Maîtriser le réglage de l'amortisseur arrière passe aussi par l'utilisation des bons outils et accessoires. Une clé à ergots dédiée au diamètre de votre bague de précharge (généralement 50 ou 60 mm) est indispensable pour régler sans abîmer l'amortisseur. Un mètre à ruban rigide ou une jauge de sag électronique facilite la mesure précise du débattement statique et dynamique.

Pour les sorties trail avec variations de terrain fréquentes, certains pilotes emportent un tournevis plat de précision pour ajuster les molettes de compression et de rebond sur le terrain. Ce petit investissement de quelques euros évite de rouler pendant des heures avec un réglage inadapté simplement faute d'outil. Un carnet de terrain ou une application dédiée (comme Race Sag Calculator) complète utilement la trousse du motard sérieux.

Notez également que l'état des pneus influe directement sur l'efficacité de votre réglage de suspension. Un pneu sous-gonflé ou usé peut simuler les symptômes d'un amortisseur mal réglé. Vérifiez toujours les pressions avant d'attribuer un comportement suspect à la suspension : sur une trail chargée, la pression arrière recommandée peut dépasser 3 bars selon les fabricants.

Ixtem Moto propose une sélection d'équipements et d'accessoires trail pensés pour les motards qui exigent le meilleur de leur machine sur tous types de terrain. Pour explorer les produits disponibles et préparer votre prochaine aventure dans les meilleures conditions, rendez-vous sur le site.

Découvrir les équipements Ixtem Moto

FAQ

À quelle fréquence dois-je vérifier le réglage de l'amortisseur ?

Une vérification du sag dynamique est recommandée à chaque changement significatif de chargement. Pour un usage régulier sans variation, un contrôle tous les 5 000 km suffit. Les amortisseurs perdent progressivement leur gaz de charge et leur huile vieillit : une révision complète tous les 2 ans ou 20 000 km est conseillée pour conserver des performances optimales.

Mon amortisseur de série est-il suffisant pour le hors piste ?

Pour un hors piste occasionnel et modéré, l'amortisseur de série d'une trail moderne (BMW GS, Honda Africa Twin, Triumph Tiger 900) offre des réglages suffisants. En revanche, pour un usage intensif en piste difficile, en enduro lourd ou en grand voyage chargé, un amortisseur aftermarket apporte un gain significatif en précision et en endurance, justifiant son coût plus élevé.

Peut-on régler l'amortisseur soi-même sans compétences mécaniques ?

Oui, à condition de procéder méthodiquement. La mesure du sag et l'ajustement des molettes de réglage ne nécessitent aucune compétence mécanique particulière, juste un outil adapté et un assistant pour les mesures. Les réglages hydrauliques (huile, gaz) en revanche exigent un atelier équipé et un technicien formé.

Quelle différence entre une suspension à bonbonne séparée et une suspension intégrée ?

Un amortisseur à réservoir déporté sépare le compartiment à huile du réservoir de gaz, ce qui limite l'aération de l'huile lors d'un usage intensif (fading). Les performances restent plus stables sur de longues descentes ou des pistes très chaotiques. Sur une utilisation principalement routière, la différence est peu perceptible. Pour le hors piste intensif ou les grands voyages sur pistes, le réservoir séparé apporte une réelle plus-value.

Faut-il adapter le réglage avant si on modifie l'amortisseur arrière ?

Toute modification de la suspension arrière influe sur la géométrie générale de la moto. Si vous augmentez significativement la hauteur de caisse arrière, la fourche avant se retrouve dans une position plus fermée, modifiant la chasse et le comportement en virage. Un ajustement de la hauteur de fourche dans les tubes de 3 à 5 mm peut restaurer l'équilibre de la moto après un changement d'amortisseur ou un réglage de précharge important.

Sources : Moto Magazine, Moto-Station, Cycle World, Motorcycle.com. Les données chiffrées (sag, plages de réglage, fourchettes de prix) sont issues des recommandations constructeurs et des guides techniques publiés par ces références spécialisées. Les prix mentionnés sont indicatifs et susceptibles d'évoluer selon les marchés et les modèles.
